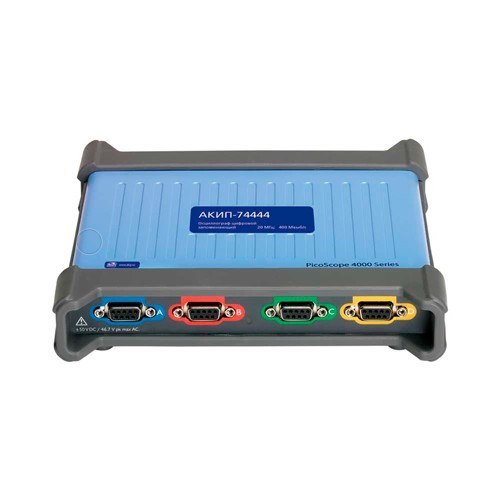

АКИП-74444 — цифровой запоминающий USB-осциллограф

АКИП-74444 — цифровой запоминающий USB-осциллограф
АКИП-74444 — цифровой запоминающий USB-осциллограф
АКИП-74444 — цифровой запоминающий USB-осциллограф
Артикул: 403222
Гарантия: 60 мес.
Бренд: АКИП
Цена:
330 359 Р
Доступен для заказа
Добавить к сравнению

Особенности цифрового запоминающегой USB-осциллографа АКИП-74444:

  • «3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных;
  • 4 изолированных канала, разъем D9-тип;
  • Безопасные измерения в 1- и 3-фазных сетях с пробником 1000 В кат III;
  • Полоса пропускания: 20 МГц;
  • Максимальная частота дискретизации: 400 МГц;
  • Переключаемое разрешение АЦП: 12 бит или 14 бит;
  • Максимальный объем памяти: 256 МБ;
  • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
  • Быстрое преобразование Фурье (БПФ);
  • Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000);
  • Цифровая регистрация на ПК (streaming mode): дискретизация до 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация до 50 МГц;
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ∏);
  • Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I?C, LIN, PS/2, SPI, SENT, UART/RS-232 и другие;
  • Допусковый контроль (тест по маске);
  • Интерфейс USB 2.0, USB 3.0 (управление от внешнего ПК);
  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).
Параметр АКИП-74444 АКИП-74444 с пробником 1000 В КАТ III
Канал вертикального отклонения
Полоса пропускания (-3 дБ) 20 МГц 10 МГц
Время нарастания, не более 17,5 нс 35 нс
Число каналов 4 (изолированные) Одна дифференциальная пара на подключенный пробник
Коэффициент отклонения (Коткл.) 2 мВ/дел... 10 В/дел 500 мВ/дел ... 200 В/дел
Диапазоны входного напряжения ± 10 мВ... ± 50 В ± 2,5 В ... ± 1000 В
Диапазоны входного напряжения 5 В - ± 10 мВ... ± 500 мВ диапазон 125 В - ± 2,5 В... ± 12,5 В диапазон
Синфазный режим 50 В - ± 1 В... ± 50 В диапазон 1000 В - ± 25 В... ± 1000 В диапазон
Погрешность установки Коткл. ± 1 % от полной шкалы ± 500 мкВ ± 3 % от полной шкалы ± 12,5 мВ
Диапазон установки смещения ± 250 мВ
(± 10 мВ... ± 500 мВ диапазон)
± 2,5 В
( ± 1 В... ± 5 В диапазон )
± 25 В
( ± 10 В... ± 50 В диапазон		 ± 6,25 В
(± 2,5 В... ± 12,5 В диапазон)
± 62,5 В
( ± 25 В... ± 125 В диапазон)
± 625 В
( ± 250 В... ± 1000 В диапазон)
Входное сопротивление 1 МОм ± 1%/ 17,5 пФ ± 1 пФ 16,7 МОм ± 1%/ 9,3 пФ ± 1 пФ
Вид входа открытый, закрытый
Тип входа Дифференциальный
9-контактный D-тип		 Дифференциальный
2 х 4 мм типа "банан"
Максимальное напряжение между каналами ± 100 В (DC + AC пик) 1000 В пик (кат III)
Максимальное напряжение между каналом и землей ± 100 В (DC + AC пик) 1000 В пик (кат III)
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 5 нс... 5000 с/дел – режим 12 бит
200 нс... 5000 с/дел – режим 14 бит
Погрешность установки Кразв. ± 50 ppm ( ± 0,005 %)
Режимы работы Основной, окно, ZOOM окна, X-Y
Синхронизация
Источники синхросигнала Любой из аналоговых каналов
Расширенный запуск развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Режим запуска Авто., ждущий, однокр., без синхрониз., с сохранением профиля
Аналого-цифровое преобразование
Разрешение по вертикали 12 бит, 14 бит – переключаемо
Максимальная частота дискретизации (однокр. сигнал) Режим 12 бит: 1 канал - 400 МГц; 2 канала - 200 МГц; 3 и 4 канала – 100 МГц
Режим 14 бит: 1 канал - 50 МГц; 2 канала - 50 МГц; 3 и 4 канала – 50 МГц
Частота дискретизации (цифровой самописец) 10 МГц
Максимальная длина записи 256 МБ - делится между активными каналами
Режимы сбора данных Выборка; послесвечение; цифровой самописец
Курс. измерения
Функции ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/ - ширина импуль са, +/ - скважность, задержка
Анализатор спектра
Диапазон входных частот 0... 20 МГц
Индикация спектрограммы Амплитуда, удержание пика, среднее значение
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
Общие данные
Источник питания От ПК по шине USB
Интерфейс USB 3.0 (совместимый с USB 2.0)
Габаритные размеры 190 × 170 × 40 мм
Масса, не более 500 г

Внимание: Пробники в комплект не входят и должны заказываться отдельно.

№ Наименование Количество
1 Цифровой запоминающий USB-осциллограф АКИП-74444 1
2 Кабель USB 1
3 ПО на CD-диске 1
4 Руководство по эксплуат ации на CD-диске 1
